Penerapan Varistor pada Motor Mikro DC

Varistor adalah komponen perlindungan pembatas tegangan nonlinier yang dirancang untuk menyerap lonjakan tegangan berlebih di sirkuit dan melindungi komponen elektronik hilir yang presisi. Diterapkan secara luas pada motor mikro yang disikat, ini secara efektif memecahkan masalah pengoperasian motor yang umum seperti lonjakan tegangan pergantian, interferensi elektromagnetik, dan keausan sikat.

Artikel ini secara sistematis memperkenalkan prinsip kerja varistor, menganalisis fungsi pelindung intinya motorik mikro pengoperasian, dan memberikan pedoman pemilihan komponen yang terstandarisasi dan praktis. Ini berfungsi sebagai referensi teknis profesional untuk insinyur perangkat keras, pengembang desain, dan personel pengadaan.

Prinsip Operasi Varistor

Resistor yang bergantung pada tegangan (varistor) sangat sensitif terhadap perubahan tegangan. Resistensinya tetap pada tingkat megaohm dalam kondisi pengoperasian tegangan rendah normal dan turun tajam ke tingkat miliohm seketika ketika lonjakan tegangan lebih terjadi, membentuk jalur impedansi rendah untuk melepaskan arus lonjakan dengan cepat dan mewujudkan perlindungan penjepitan tegangan.

1.1 Tiga Karakteristik Zona Operasi

Keadaan kerja varistor dapat dibagi menjadi tiga wilayah berbeda sesuai dengan tegangan yang diberikan:

1) Daerah Kebocoran

Ketika tegangan yang diberikan berada dalam rentang kerja normal rangkaian, varistor memberikan resistansi yang sangat tinggi dengan hanya arus bocor kecil yang melewatinya. Ini tidak mempengaruhi pengoperasian normal sirkuit dan tetap dalam kondisi perlindungan siaga jangka panjang.

2) Daerah Penjepit Nonlinier

Ketika lonjakan transien atau lonjakan tegangan muncul di sirkuit, varistor memasuki wilayah kerja nonlinier. Arus meningkat tajam sementara tegangan terminal dijepit secara stabil dalam kisaran sempit yang aman. Ini adalah wilayah kerja inti varistor untuk menyerap lonjakan dan menekan lonjakan, dan melakukan pekerjaan perlindungan utama di sirkuit motor mikro.

3) Wilayah Saturasi

Jika tegangan lebih terus meningkat melampaui kisaran bantalan, varistor memasuki daerah saturasi dan berperilaku sebagai komponen linier dengan resistansi rendah, yang mengakibatkan peningkatan tajam pada arus loop. Pengoperasian jangka panjang di wilayah ini akan menyebabkan komponen menjadi terlalu panas, terbakar, dan bahkan retak keramik. Oleh karena itu, pengoperasian wilayah saturasi dilarang keras dalam penerapan praktis.

1.2 Mekanisme Konduksi Material

Varistor oksida logam umum adalah keramik semikonduktor polikristalin yang disinter, terutama terbuat dari seng oksida (ZnO) dengan sejumlah kecil aditif oksida logam tambahan seperti bismut oksida dan kobalt oksida.

Setiap butiran seng oksida dibungkus oleh lapisan batas butiran dengan ketahanan tinggi. Di bawah tegangan kerja terukur, batas butir menghalangi konduksi arus untuk memastikan pengoperasian sirkuit normal. Ketika tegangan melebihi nilai ambang batas, kerusakan Zener dan efek terowongan terjadi pada batas butir, resistansi komponen turun secara tiba-tiba, dan saluran pelepasan berkecepatan tinggi terbentuk untuk melepaskan energi lonjakan secara instan.

Fungsi Inti Varistor pada Motor Mikro

Kebanyakan motor mikro arus utama adalah motor DC yang disikat. Selama pengoperasian, sikat karbon dan komutator terus menerus mengubah arah arus belitan jangkar. Karena belitan jangkar mempunyai karakteristik induktif, maka ia akan menyimpan energi magnet ketika diberi energi. Peralihan arus sesaat selama pergantian melepaskan energi magnet yang sangat besar, membentuk lonjakan transien tegangan tinggi, yang disebut gaya gerak listrik balik (Back EMF).

Tanpa perlindungan yang efektif, lonjakan pergantian akan menyebabkan tiga masalah utama:

1) Keausan Motorik yang Dipercepat

Paku tegangan tinggi menghasilkan percikan api pergantian, menyebabkan erosi suhu tinggi pada segmen komutator dan sikat karbon, memperparah keausan mekanis dan sangat memperpendek masa pakai motor mikro secara keseluruhan.

2) Interferensi Elektromagnetik Parah

Percikan api pergantian memancarkan kebisingan elektromagnetik terus-menerus, mengganggu pengoperasian normal perangkat presisi di sekitarnya seperti sensor, modul Bluetooth, dan chip kontrol, sehingga menyebabkan kegagalan kepatuhan produk EMC.

3) Kerusakan Komponen Sirkuit

Lonjakan tegangan lebih yang tidak ditekan akan ditransmisikan ke PCB kontrol, dengan mudah merusak IC penggerak, kapasitor, dan komponen presisi lainnya, sehingga meningkatkan tingkat kegagalan produk dan biaya purna jual.

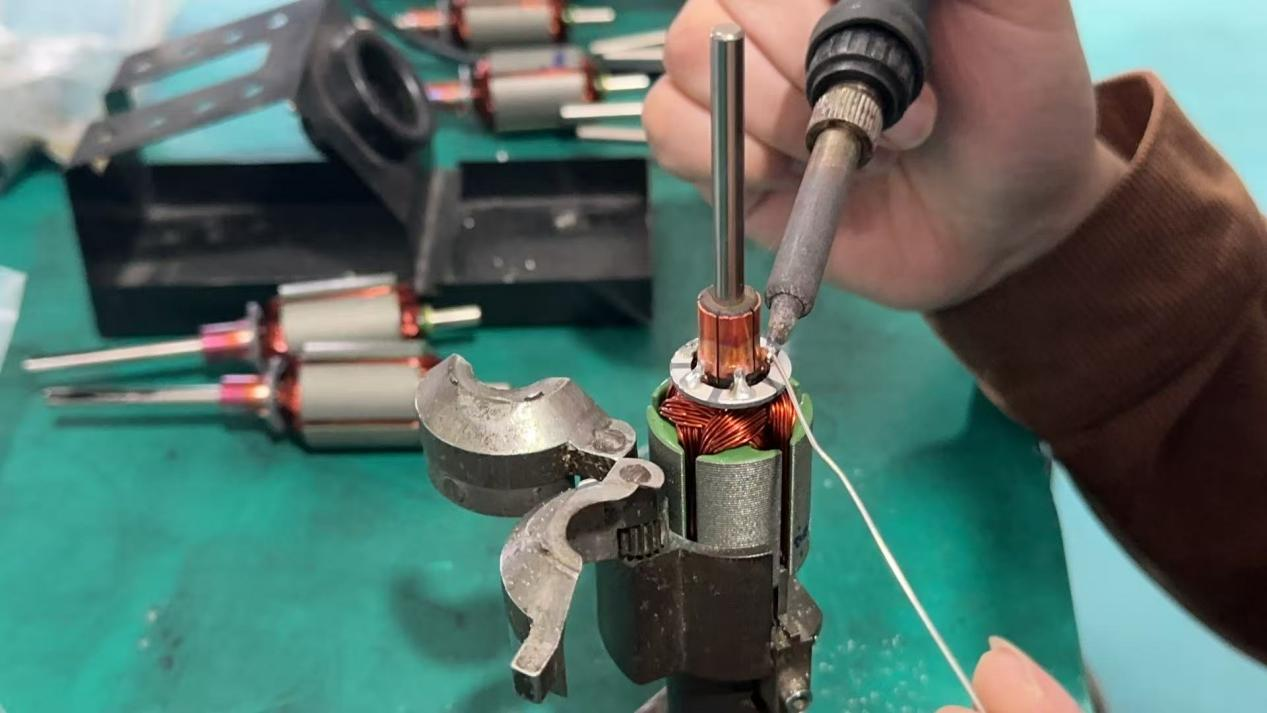

Dengan menghubungkan varistor secara paralel pada terminal motor mikro, komponen akan langsung memasuki wilayah penjepitan nonlinier begitu terjadi lonjakan tegangan pergantian. Ini menyediakan jalur pelepasan lonjakan impedansi rendah untuk menjepit tegangan lebih dalam kisaran yang aman, mewujudkan tiga efek perlindungan inti:

1. Secara efektif menekan percikan pergantian dan mengurangi keausan komutator dan sikat karbon;
2. Secara signifikan mengurangi interferensi radiasi elektromagnetik untuk memenuhi standar sertifikasi EMI industri;
3. Menyerap energi lonjakan sementara untuk melindungi komponen presisi sirkuit backend.

Panduan Pemilihan Varistor Profesional untuk Motor Mikro

Pemilihan varistor khusus motor mikro berfokus pada dua parameter inti: tegangan varistor (V₁mA) dan kapasitas arus lonjakan.

Parameter Kunci 1: Tegangan Varistor (V₁mA)

Tegangan varistor (V₁mA), juga dikenal sebagai tegangan rusaknya ambang batas, mengacu pada tegangan pada komponen ketika arus DC 1mA melewati varistor. Ini adalah parameter paling penting yang mempengaruhi keakuratan perlindungan dan masa pakai.

Rumus Pemilihan Motor Mikro DC

V₁mA = (1,8 ~ 2,2) × Tegangan Pasokan DC Nilai Motor (Vp)

Dua Kendala Seleksi Dasar

1. Tegangan varistor harus lebih tinggi dari tegangan kerja kontinu maksimum sistem untuk menghindari pemicuan yang salah dan pemanasan yang tidak normal;
2. Tegangan varistor harus lebih rendah dari tegangan ketahanan maksimum komponen yang dilindungi untuk memastikan penjepitan yang efektif sebelum terjadi kerusakan sirkuit.

Contoh Penerapan Praktis

Untuk motor mikro DC dengan rating 12V:

Nilai pilihan minimum: 12V × 1.8 = 21.6V

Nilai pilihan maksimum: 12V × 2.2 = 26.4V

Spesifikasi utama yang direkomendasikan: varistor 24V / 26V.

Parameter Kunci 2: Lonjakan Kapasitas Saat Ini

Kapasitas arus lonjakan mengacu pada arus pulsa puncak maksimum yang dapat ditahan oleh varistor dalam kondisi pengujian standar (suhu sekitar 25℃, bentuk gelombang lonjakan yang ditentukan, dan waktu tumbukan), dengan perubahan tegangan varistor dikontrol dalam ±10%.

Prinsip Seleksi

1. Peringkat arus lonjakan yang lebih tinggi memberikan kemampuan anti-interferensi yang lebih kuat dan kinerja perlindungan yang lebih stabil;
2. Arus lonjakan aktual yang dihasilkan oleh motor harus lebih rendah dari arus lonjakan maksimum pengenal komponen untuk memastikan pengoperasian yang andal dalam jangka panjang;
3. Untuk skenario di mana arus lonjakan tidak dapat dihitung secara akurat, pilih spesifikasi berdasarkan daya motor, frekuensi start-stop, dan kondisi beban aktual.

Kesimpulan

Sebagai komponen proteksi tegangan berbiaya rendah, keandalan tinggi, dan efisiensi tinggi, varistor memainkan peran yang tak tergantikan dalam sistem motor mikro yang disikat. Dengan menyerap Kembali EMF yang dihasilkan selama pergantian motor, mereka secara efektif menekan keausan percikan, mengurangi interferensi elektromagnetik, melindungi komponen sirkuit presisi, dan secara signifikan meningkatkan stabilitas keseluruhan dan masa pakai peralatan motor mikro.

Pemilihan parameter yang wajar adalah kunci untuk memberikan peran penuh pada kinerja perlindungan varistor. Jika Anda memiliki persyaratan motor DC, harap hubungi kami untuk dukungan solusi khusus.
