Motor Brushless DC (BLDC) - Struktur dan Cara Kerja

Motor DC tanpa sikat (BLDC). menjadi semakin populer karena efisiensi, keandalan, dan masa pakainya yang lama. Tidak seperti motor sikat tradisional, motor ini menggunakan sistem kontrol elektronik untuk mengalihkan arus antar belitan, sehingga menghilangkan kebutuhan akan sikat dan komutator mekanis. Desain ini meningkatkan efisiensi, mengurangi keausan, dan memungkinkan kontrol yang lebih presisi. Hasilnya, motor BLDC banyak digunakan dalam berbagai aplikasi mulai dari peralatan industri hingga elektronik konsumen.

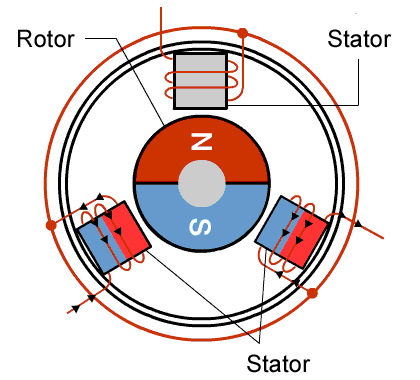

Struktur DasarMotor BLDC

stator:

Stator adalah bagian stasioner dari motor DC brushless dan bertanggung jawab untuk menciptakan medan magnet yang menggerakkan rotor. Ini terdiri dari beberapa gulungan tembaga yang dipasang di sekitar inti baja yang dilaminasi. Gulungan ini dihubungkan ke Electronic Speed ​​Controller (ESC), yang menyuplai arus ke setiap fasa dalam urutan tertentu.

Saat pengontrol mengalihkan arus antar belitan, medan magnet di dalam motor terus berubah posisinya, menciptakan apa yang disebut medan magnet berputar. Magnet permanen pada rotor secara alami mengikuti medan pergerakan ini, menghasilkan torsi dan menyebabkan motor berputar.

Desain stator berdampak langsung pada performa motor. Faktor-faktor seperti konfigurasi belitan, desain slot, dan jumlah kutub dapat mempengaruhi efisiensi, keluaran torsi, suhu pengoperasian, dan tingkat kebisingan. Oleh karena itu, stator sering dianggap sebagai salah satu komponen terpenting pada motor BLDC.

Rotor:

Rotor motor DC brushless terdiri dari magnet permanen yang menciptakan medan magnet. Selama pengoperasian, medan magnet ini berinteraksi dengan medan magnet berputar yang dihasilkan oleh stator, menghasilkan torsi yang menggerakkan motor.

Berbeda dengan stator, rotor tidak memerlukan belitan atau sambungan listrik langsung. Struktur yang lebih sederhana ini menghilangkan kebutuhan akan sikat dan komutator, sehingga mengurangi keausan mekanis dan meningkatkan keandalan.

Rotor dirancang dengan jumlah kutub magnet tertentu, biasanya berkisar antara 2 hingga 8 tergantung pada aplikasinya. Jumlah tiang memainkan peran penting dalam kinerja motor. Motor dengan kutub lebih banyak umumnya menghasilkan torsi lebih tinggi dan pengoperasian lebih lancar pada kecepatan rendah, sedangkan motor dengan kutub lebih sedikit lebih cocok untuk aplikasi kecepatan tinggi. Oleh karena itu, memilih jumlah tiang yang tepat merupakan bagian penting dari desain motor, karena secara langsung mempengaruhi keseimbangan antara torsi, kecepatan, dan efisiensi keseluruhan.

magnet permanen:

Magnet permanen menghasilkan medan magnet yang berinteraksi dengan stator untuk menghasilkan rotasi. Kebanyakan motor BLDC menggunakan magnet neodymium iron boron (NdFeB) karena magnet tersebut memberikan medan magnet yang kuat namun tetap kompak dan ringan. Dalam aplikasi yang melibatkan suhu tinggi atau lingkungan pengoperasian yang keras, magnet samarium cobalt (SmCo) dapat digunakan karena stabilitas termal dan ketahanan korosinya yang unggul. Magnet dipasang dengan aman ke rotor untuk memastikan pengoperasian yang stabil pada kecepatan tinggi.

Desain magnet berperan besar dalam menentukan performa motor. Faktor-faktor seperti jumlah kutub, penempatan magnet, dan kekuatan magnet semuanya memengaruhi keluaran torsi, kemampuan kecepatan, dan efisiensi keseluruhan. Dengan mengoptimalkan parameter ini, perancang motor dapat menyesuaikan motor BLDC untuk memenuhi kebutuhan spesifik berbagai aplikasi, baik prioritasnya adalah torsi tinggi, kecepatan tinggi, atau efisiensi energi maksimum.

Jenis Motor BLDC

Motor BLDC Rotor Dalam

Pada motor DC brushless rotor dalam, rotor magnet permanen terletak di tengah motor, berputar di dalam belitan stator stasioner. Ini adalah konfigurasi yang lebih banyak digunakan dalam aplikasi industri dan komersial. Karena rotor hanya menempati inti penampang motor, maka diameter dan massanya relatif kecil, sehingga menghasilkan inersia rotasi yang rendah. Inersia rendah berarti motor dapat berakselerasi dan melambat dengan cepat, yang penting dalam penggerak servo, sambungan robotik, dan sistem penentuan posisi presisi di mana respons dinamis merupakan persyaratan desain yang penting.

Rotor kompak juga memungkinkan motor rotor dalam mencapai kecepatan putaran tinggi. Dikombinasikan dengan rumah silinder yang terintegrasi secara alami ke dalam rakitan mesin standar, desain rotor dalam sangat cocok untuk perkakas listrik, pompa, kompresor, kipas pendingin, dan aplikasi penggerak industri yang memerlukan motor kompak berkecepatan tinggi dengan respons dinamis cepat. Panas yang dihasilkan pada belitan stator dapat dialirkan langsung melalui rumah motor ke struktur sekitarnya, sehingga menyederhanakan manajemen termal dalam pengoperasian tugas berkelanjutan.

Motor BLDC Rotor Luar

Pada motor DC brushless rotor luar, rotor membentuk cangkang atau cangkir silinder yang mengelilingi stator dan berputar mengelilinginya. Magnet permanen dipasang pada permukaan bagian dalam cangkang rotor luar, menghadap ke dalam menuju belitan stator di pusat motor. Susunan terbalik ini menempatkan celah udara magnet pada radius yang lebih besar, yang meningkatkan lengan torsi efektif dan memungkinkan lebih banyak kutub magnet ditampung di sekitar lingkar rotor.

Hasilnya adalah motor yang menghasilkan torsi jauh lebih tinggi pada kecepatan putaran lebih rendah dibandingkan dengan desain rotor dalam dengan ukuran dan tenaga yang setara. Oleh karena itu, motor rotor luar merupakan pilihan yang lebih disukai untuk aplikasi penggerak langsung di mana roda gigi pengurangan kecepatan tidak diinginkan — terutama penggerak drone dan UAV, kipas langit-langit dan aksial penggerak langsung, motor hub sepeda listrik, dan penggerak meja putar atau pelat pada instrumen presisi. Kerugiannya adalah diameter luar yang lebih besar dan inersia rotasi yang lebih tinggi, yang membatasi respons dinamis dibandingkan dengan desain rotor dalam. Manajemen termal juga memerlukan pertimbangan yang lebih hati-hati, karena kulit terluar yang berputar membatasi aliran udara di sekitar stator.

Bagaimana cara motor BLDC berputar?

Pengoperasian motor DC brushless didasarkan pada interaksi antara medan magnet yang dihasilkan oleh stator dan magnet permanen yang dipasang pada rotor.

Ketika arus dialirkan ke belitan stator, maka akan tercipta medan magnet yang menarik dan menolak magnet rotor. Gaya magnet ini menghasilkan torsi dan menyebabkan rotor bergerak. Namun, jika belitan yang sama tetap diberi energi secara terus menerus, rotor akan sejajar dengan medan magnet dan berhenti berputar.

Agar motor tetap berjalan, medan magnet di dalam stator harus terus menerus berubah posisi. Hal ini dicapai melalui proses yang dikenal sebagai pergantian elektronik. Daripada menggunakan sikat dan komutator mekanis seperti motor DC tradisional, motor BLDC mengandalkan pengontrol elektronik untuk mengalihkan arus antara belitan stator yang berbeda pada interval waktu yang tepat.

Pengontrol menentukan posisi rotor menggunakan sensor efek Hall atau deteksi EMF balik tanpa sensor. Berdasarkan informasi ini, ia memberi energi pada rangkaian belitan yang sesuai, menciptakan medan magnet berputar yang terus-menerus menarik rotor ke depan.

Pengontrol terutama terdiri dari tiga bagian inti: perangkat umpan balik posisi (seperti sensor Hall atau sirkuit deteksi EMF belakang), mikrokontroler atau pemroses sinyal digital yang menjalankan algoritma kontrol cerdas, dan komponen elektronika daya seperti transistor dan MOSFET untuk berpindah jalur arus. Modul-modul ini bekerja sama untuk mewujudkan pergantian elektronik dan mengatur energi pada setiap fase motor. Pengontrol pertama-tama mengidentifikasi posisi rotor melalui perangkat umpan balik posisi. Berdasarkan data posisi ini, ia memberi energi pada belitan dalam urutan yang benar untuk membentuk medan magnet berputar yang terus-menerus menarik rotor ke depan, mempertahankan medan magnet putar yang stabil untuk pengoperasian yang lancar, keluaran torsi yang efisien, dan kontrol kecepatan yang tepat.

Keunggulan Motor BLDC

Efisiensi Tinggi

Motor BLDC sangat efisien karena menghilangkan gesekan sikat dan kerugian komutator. Dikombinasikan dengan magnet permanen berperforma tinggi, magnet ini mengubah lebih banyak energi listrik menjadi keluaran mekanis yang berguna sekaligus menghasilkan lebih sedikit panas.

Umur Panjang

Tanpa sikat atau komutator, komponen keausan di dalam motor BLDC akan lebih sedikit. Hal ini secara signifikan mengurangi kebutuhan pemeliharaan dan membantu memperpanjang umur pengoperasian.

Kepadatan Daya Tinggi

Motor BLDC dapat menghasilkan torsi dan tenaga tinggi dari paket yang ringkas. Desain rotornya yang ringan juga meningkatkan respons dinamis dan kinerja akselerasi.

Kebisingan Listrik Rendah

Karena tidak ada kontak sikat-ke-komutator, motor BLDC menghasilkan kebisingan listrik dan interferensi elektromagnetik (EMI) yang jauh lebih sedikit dibandingkan motor sikat tradisional.

Kontrol Yang Tepat

Ketika dipasangkan dengan pengontrol elektronik, motor BLDC memberikan kontrol kecepatan dan torsi yang akurat pada rentang pengoperasian yang luas, menjadikannya ideal untuk aplikasi otomatisasi dan presisi.

Aplikasi Ideal untuk Motor BLDC

Motor BLDC banyak digunakan di industri yang mengutamakan efisiensi, keandalan, dan kontrol presisi. Aplikasi yang umum mencakup sistem otomasi industri, robotika, peralatan CNC, perkakas listrik, peralatan medis, dan kendaraan listrik. Kemampuannya untuk menghasilkan torsi tinggi, respons cepat, dan masa pakai yang lama menjadikannya cocok untuk lingkungan pengoperasian yang berat.
