45JX775 Motor roda gigi planet

1. Output Torsi Tinggi Untuk Menuntut Beban Mekanik
Motor roda gigi planetary DC menghasilkan torsi keluaran hingga 12,0 N·m, membantu peralatan menangani pengangkatan, dorongan, pengangkutan, penjepitan, dan operasi berbasis beban lainnya. Ini dirancang untuk aplikasi di mana motor DC standar tidak dapat memberikan gaya keluaran yang cukup pada kecepatan rendah.

2. Pemilihan Rasio Roda Gigi Lebar Dari 3,7:1 Hingga 3736:1
Pilih dari beragam rasio reduksi untuk menyesuaikan kebutuhan kecepatan dan torsi yang berbeda dalam satu platform motor. Kecepatan keluaran berkisar dari sekitar 1756,8RPM hingga 1,7RPM, mendukung transmisi kecepatan tinggi, pergerakan terkontrol, dan pengoperasian kecepatan sangat rendah tanpa mengubah desain dasar motor.

3. Backlash Rendah Untuk Gerakan Lebih Terkendali
Gearbox dilengkapi dengan backlash ≤2°, membantu mengurangi permainan yang tidak diinginkan selama perubahan arah dan gerakan berulang. Hal ini membuat motor cocok untuk aktuator listrik, penggerak katup, sistem pengangkat, konveyor, mekanisme robotik, dan peralatan otomasi industri yang memerlukan gerakan keluaran yang lebih dapat diprediksi.

4. Desain Gearbox Planetary Untuk Transmisi Daya Kompak
Gearbox planetary multi-tahap mentransfer input motor berkecepatan tinggi menjadi torsi output yang dapat digunakan dengan tetap mempertahankan tata letak mekanis yang kompak. Dengan 1 hingga 5 tahap gigi yang tersedia, TJX45RT memberikan fleksibilitas yang lebih besar kepada perancang peralatan saat menyeimbangkan ruang pemasangan, kecepatan keluaran, torsi, dan kebutuhan beban mekanis.

5. Integrasi Industri Dengan Umpan Balik Encoder Opsional
Motornya menggunakan roda gigi baja 40Cr, penyangga bantalan bola, dan rumah girboks paduan seng. Ini diberi peringkat 24V dan mendukung rentang operasi 6–36V untuk integrasi sistem yang fleksibel. Encoder dua saluran 5V 13PPR A/B opsional mendukung pemantauan kecepatan, deteksi rotasi, dan kontrol umpan balik pada mesin otomatis.

HUBUNGI KAMI 45JX775 Motor roda gigi planet
  • 45JX775 Motor roda gigi planet
  • 45JX775 Motor roda gigi planet
  • 45JX775 Motor roda gigi planet
  • 45JX775 Motor roda gigi planet

Spesifikasi

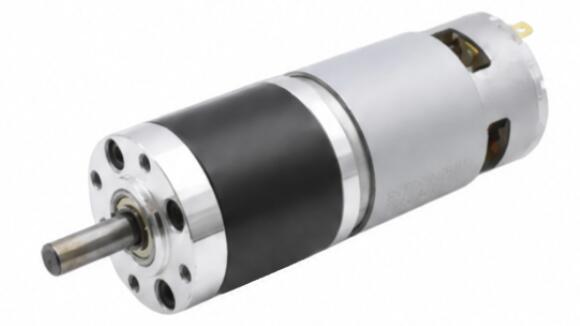

45JX775-5 Bahan perumahan Paduan seng Pembuat enkode Opsional

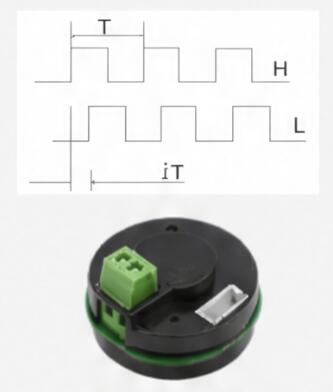

Model TJX45RT 45JX775-6
A-B 2 saluran
775Encoder-5V 13PPR

Bantalan Bantalan bola
Modulus Roda Gigi 0,6 juta
Komutator disikat
Bahan roda gigi baja 40Cr
Gaya tekanan maksimum pada poros ≤20kgf
Bulu mata bagian belakang ≤2°
Rem tersedia Tidak
Konstruksi roda gigi Perlengkapan planet

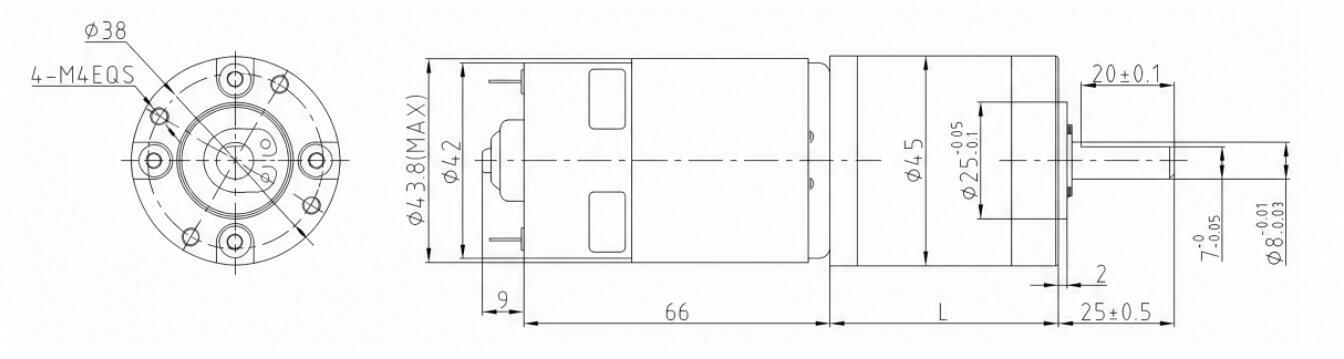

Dimensi (mm)
45JX775-7

Data Teknis

KECEPATAN MOTOR DC Rasio Tahapan Perlengkapan Ukuran Kotak Gir Nomor Model Tegangan Tanpa Beban Sedang Dimuat
Jangkauan Operasi Nilai Tegangan Saat ini Kecepatan Saat ini Torsi Kecepatan
RPM Dia L Min-Maks V V mA RPM mA Nm RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6.0-36.0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6.0-36.0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6.0-36.0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6.0-36.0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6.0-36.0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6.0-36.0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6.0-36.0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6.0-36.0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6.0-36.0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6.0-36.0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6.0-36.0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6.0-36.0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6.0-36.0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6.0-36.0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6.0-36.0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6.0-36.0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6.0-36.0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6.0-36.0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6.0-36.0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6.0-36.0 24 420 1.7 3000 12 1.4

Konversi Satuan Torsi: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jika Anda memerlukan parameter lain, silakan hubungi layanan pelanggan.
