Motor roda gigi planet 50JX50S

1. Gearbox Planetary Untuk Gerakan Serangan Balik Rendah yang Stabil
Motor menggunakan gearbox planetary multi-tahap dengan reaksi balik tertentu ≤2°, membantu mengurangi pemutaran yang tidak diinginkan selama gerakan mundur dan berulang. Hal ini membuat motor cocok untuk aktuator listrik, mekanisme pengangkatan, sistem penentuan posisi, dan peralatan otomasi industri yang memerlukan gerakan keluaran yang lebih terkontrol.

2. Rentang Rasio Luas Dari 3,7:1 Hingga 3736:1
Dengan rasio reduksi dari 3,7:1 hingga 3736:1 dan tersedia 1 hingga 5 tahapan gigi, platform motor yang sama dapat memenuhi kebutuhan kecepatan dan torsi yang berbeda. Kecepatan keluaran berkisar dari sekitar 1621,6RPM hingga 1,6RPM, mendukung transmisi kecepatan tinggi, pergerakan terkontrol, dan pengoperasian kecepatan sangat rendah.

3. Torsi Output Hingga 20N.m Untuk Mengemudi Tugas Berat
Motor menghasilkan torsi beban hingga 20,0N.m, sekitar 204kgf.cm, memberikan output yang kuat untuk sistem pengangkat, aktuator listrik, konveyor, penggerak katup, mekanisme gerbang, dan peralatan lain yang memerlukan torsi tinggi pada kecepatan rendah.

4. Opsi Rem Untuk Aplikasi Menghentikan Dan Menahan Terkendali
Konfigurasi rem tersedia untuk aplikasi yang memerlukan kinerja penghentian atau penahan yang terkontrol. Dikombinasikan dengan roda gigi baja 40Cr, penyangga bantalan bola, dan rumah paduan seng, kotak roda gigi dirancang untuk transmisi tenaga mekanis yang stabil pada peralatan industri. Poros keluaran mendukung gaya tekanan maksimum ≤30kgf.

5. Integrasi Jangkauan Luas 24V Dengan Umpan Balik Encoder Opsional
Motor ini memiliki tegangan 24V dan mendukung rentang pengoperasian 6–36V, sehingga lebih mudah untuk diintegrasikan dengan sistem tenaga industri yang berbeda. Encoder dua saluran 5V 13PPR A/B opsional mendukung pemantauan kecepatan, deteksi arah rotasi, dan umpan balik tambahan untuk mesin otomatis dan aplikasi pemosisian.

HUBUNGI KAMI Motor roda gigi planet 50JX50S
  • Motor roda gigi planet 50JX50S
  • Motor roda gigi planet 50JX50S

Spesifikasi

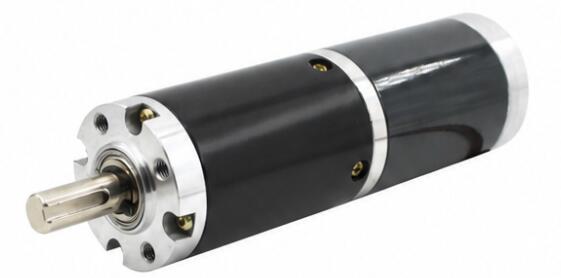

50JX50S-3 Bahan perumahan Paduan seng Pembuat enkode Opsional

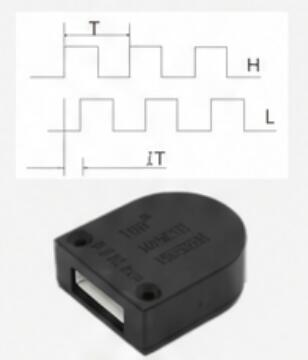

Model TJX50RR 50JX50S-4
A-B 2 saluran
Encoder Bentuk D-5V 13PPR
Bantalan Bantalan bola
Modulus Roda Gigi 0,8 juta
Komutator disikat
Bahan roda gigi baja 40Cr
Gaya tekanan maksimum pada poros ≤30kgf
Bulu mata bagian belakang ≤2°
Rem tersedia Ya
Konstruksi roda gigi Perlengkapan planet

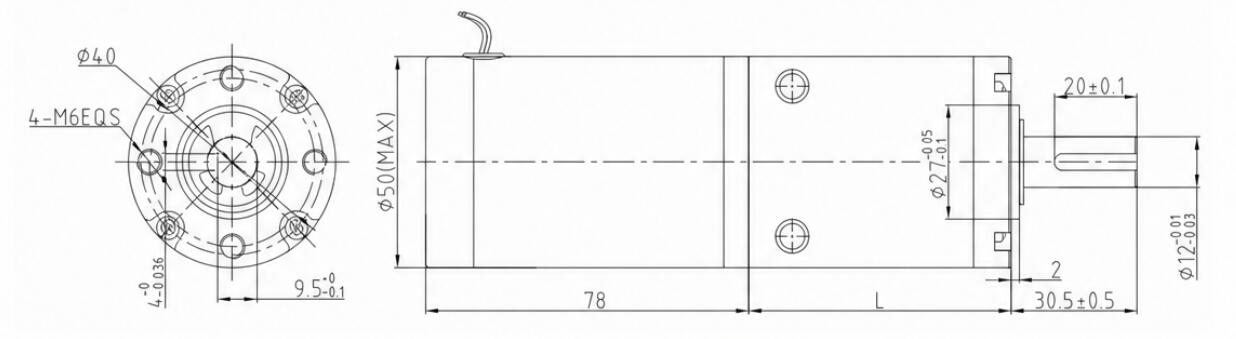

Dimensi (mm)
50JX50S-5

Data Teknis

KECEPATAN MOTOR DC Rasio Tahapan Perlengkapan Ukuran Kotak Gir Nomor Model Tegangan Tanpa Beban Sedang Dimuat
Jangkauan Operasi Nilai Tegangan Saat ini Kecepatan Saat ini Torsi Kecepatan
RPM Dia L Min-Maks V V mA RPM mA Nm RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6.0-36.0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6.0-36.0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6.0-36.0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6.0-36.0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6.0-36.0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6.0-36.0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6.0-36.0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6.0-36.0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6.0-36.0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6.0-36.0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6.0-36.0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6.0-36.0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6.0-36.0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6.0-36.0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6.0-36.0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6.0-36.0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6.0-36.0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6.0-36.0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6.0-36.0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6.0-36.0 24 1050 1.6 3500 20 1.3

Konversi Satuan Torsi: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jika Anda memerlukan parameter lain, silakan hubungi layanan pelanggan.
