24JX370 Motor roda gigi planetary yang disikat

1. Rasio Roda Gigi Berganda untuk Pemilihan Kecepatan dan Torsi yang Fleksibel
Tersedia dengan gearbox planetary 1–5 tahap dan rasio reduksi dari 3,7:1 hingga 3736:1, memungkinkan pelanggan memilih kecepatan output dan torsi yang tepat untuk sistem penggerak yang berbeda.

2. Gearbox Planetary 24mm yang ringkas
Gearbox berdiameter 24mm memberikan solusi penggerak ringkas untuk peralatan dengan ruang terbatas, termasuk mekanisme robotik, kunci pintar, mesin penjual otomatis, perangkat medis, dan sistem otomasi kecil.

3. Transmisi Gigi Stabil dan Tahan Lama
Dibangun dengan struktur roda gigi planetary, roda gigi baja sinter, penyangga bantalan bola, dan modulus roda gigi 0,4M untuk menyediakan transmisi daya yang stabil untuk aplikasi mekanis kompak.

4. Rentang Pengoperasian Lebar 3–18V DC
Dirancang untuk pengoperasian 3–18V DC dengan tegangan pengenal 12V. Tergantung pada rasio roda gigi yang dipilih, kecepatan keluaran berkisar antara 1,4 hingga 1405,4 RPM dan torsi keluaran mencapai hingga 2,00 N·m.

5. Serangan Balik Rendah dan Dukungan OEM/ODM
Backlash ≤2°, membantu meningkatkan kinerja pemosisian dalam sistem penggerak berorientasi presisi. Kustomisasi OEM/ODM, opsi poros keluaran, dan pesanan sampel tersedia untuk pengembangan proyek.

HUBUNGI KAMI 24JX370 Motor roda gigi planetary yang disikat
  • 24JX370 Motor roda gigi planetary yang disikat
  • 24JX370 Motor roda gigi planetary yang disikat
  • 24JX370 Motor roda gigi planetary yang disikat

Spesifikasi

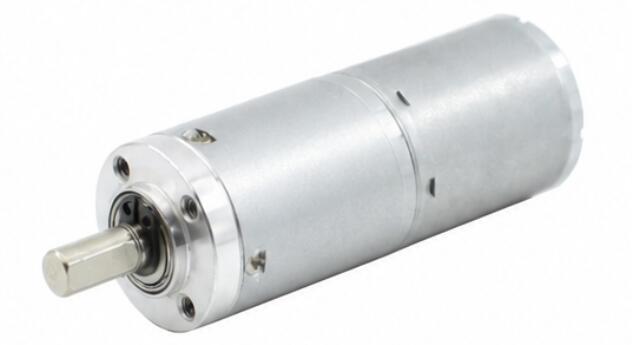

24JX370-3 Bahan perumahan Paduan seng Pembuat enkode Opsional
Model TJX24RA Tidak bisa dengan pembuat enkode
Bantalan Bantalan bola
Modulus Roda Gigi 0,4 juta
Komutator disikat
Bahan roda gigi Baja yang disinter
Gaya tekanan maksimum pada poros ≤7kgf
Bulu mata bagian belakang ≤2°
Rem tersedia Tidak
Konstruksi roda gigi Perlengkapan planet

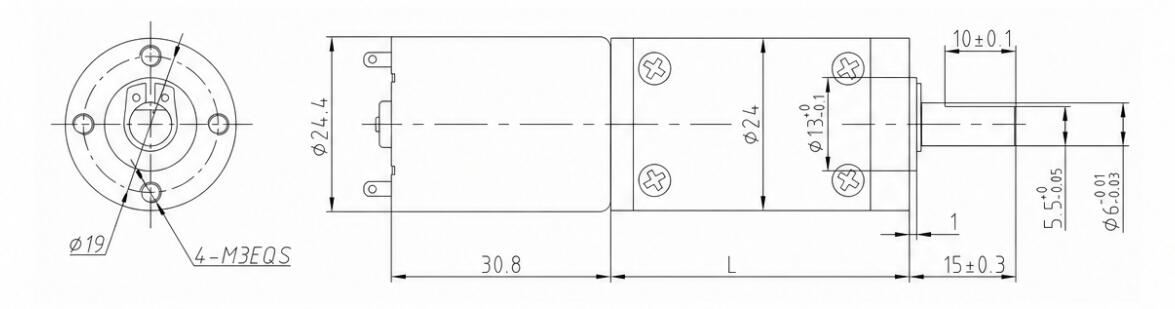

Dimensi (mm)
24JX370-4

Data Teknis

KECEPATAN MOTOR DC Rasio Tahapan Perlengkapan Ukuran Kotak Gir Nomor Model Tegangan Tanpa Beban Sedang Dimuat
Jangkauan Operasi Nilai Tegangan Saat ini Kecepatan Saat ini Torsi Kecepatan
RPM Dia L Min-Maks V V mA RPM mA Nm RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3.0-18.0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3.0-18.0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3.0-18.0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3.0-18.0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3.0-18.0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3.0-18.0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3.0-18.0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3.0-18.0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3.0-18.0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3.0-18.0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3.0-18.0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3.0-18.0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3.0-18.0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3.0-18.0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3.0-18.0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3.0-18.0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3.0-18.0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3.0-18.0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3.0-18.0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3.0-18.0 12 30 1.7 120 2 1.4

Konversi Satuan Torsi: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jika Anda memerlukan parameter lain, silakan hubungi layanan pelanggan.
